CHANGEMENT DU COMODO AVEC DEPOSE DE L'AIRBAG ET DU VOLANT
Difficulté: 2/5
outils : 1 tournevis plat, assez fin
clefs alène n°3 et 4,5
douille n°24 avec rallonge 15cm
clef de 10 pour (débrancher la batterie)
petit marteau (pour bien enfoncer la douille N°24 sur l'écrou du volant)
" />
outils : 1 tournevis plat, assez fin
clefs alène n°3 et 4,5
douille n°24 avec rallonge 15cm
clef de 10 pour (débrancher la batterie)
petit marteau (pour bien enfoncer la douille N°24 sur l'écrou du volant)
" />
Dernière édition par Admin le Mer 22 Jan - 16:47, édité 2 fois
EXPLICATIONS AVEC DES PHOTOS
1ère étape
La plus importante : DÉBRANCHER LA BATTERIE et attendre 20min. Ceci évitera de déclencher l'airbag (il faudra quand même le manipuler avec précaution!)
" />
" />
2ème étape: dépose de l'airbag (en 10min une fois compris le mouvement à faire avec le tournevis)
Mettre les roues bien droite.
De chaque côté, il y a une petite marque qui indique l'endroit où il faut insérer le tournevis. Il faut percer le caoutchouc en appuyant perpendiculairement.
Puis enfoncer le tournevis de 3 - 4cm jusqu'à sentir une butée (c'est l'arceau métallique voir photo)
" />

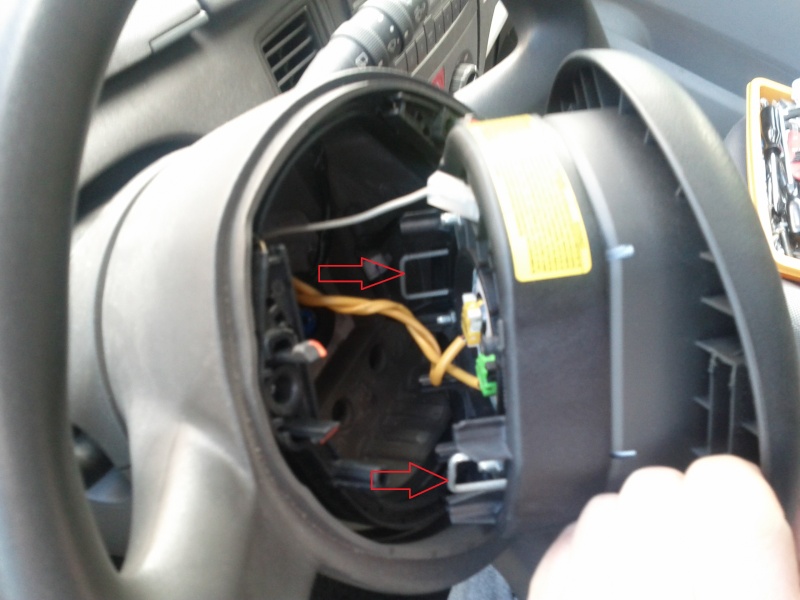

Débrancher les 4 fiches (pas d'erreur possible, elles sont différentes)
" />
3 ème étape : dépose du volant (10min environ)
Enlever le cache en plastique noir sur l'écrou du volant au centre.
Enfoncer la douille N°24 à fond en tapotant avec un marteau, afin de bien la bloquer. Dévisser avec la rallonge.
" />
Sortir le volant en tirant dessus, cela viens assez facilement.
Attention avec les fils, il faut les passer dans la petite ouverture.
4ème étape : dépose du comodo (environ 1/2 heure)
" />
Commencer par enlever les caches inférieur et supérieur en plastique.
Inférieur: 3 vis, clef alène
Supérieur : clipper
" />
Enlever, et à remettre sur le nouveau comodo, cette plaque métallique (elle sert à fixer le cache inférieur en plastique)
" />
Débrancher les deux connecteurs (un rouge: à gauche et un blanc : à droite)
" />
Un autre connecteur en bas (noir celui-ci)
" />
Enfin, dévisser avec la clef alène N°5, l'anneau de serrage, pas complétement, puis tirer sur le comodo doucement mais fermement !
" />
" />
Voilà, on peut mettre le nouveau comodo et faisant les étapes inverses.
Ne pas oublier de couper la protection en plastique rouge qui ressemble à une clef, sur le modèle neuf.
Vous avez gagner votre journée en le faisant vous même !!!
la suite prochainement
